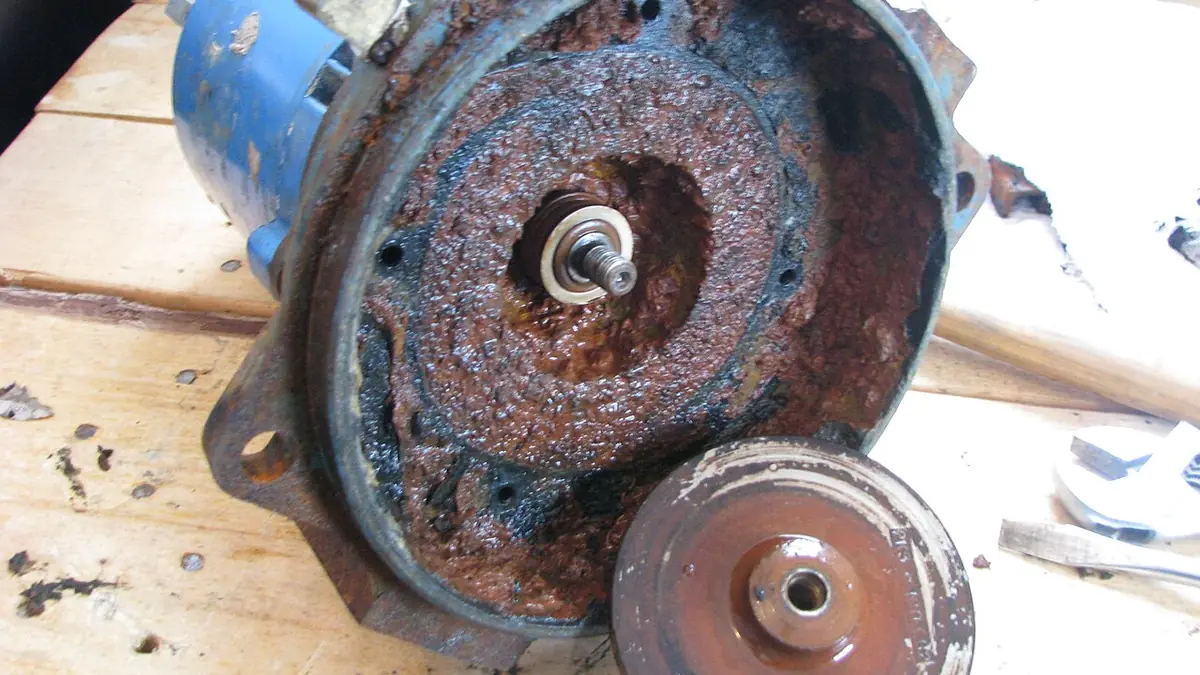

Обточка рабочего колеса насоса: зачем делать и как пересчитать характеристики

Обточка рабочего колеса насоса по наружному диаметру снижает подачу пропорционально диаметру, напор - пропорционально квадрату, мощность - кубу отношения диаметров. Ниже порядок расчета нового диаметра по параболе обточек, условный пример с цифрами и допустимая глубина обточки по коэффициенту быстроходности.

Зачем уменьшают диаметр рабочего колеса

Центробежный насос почти никогда не попадает в рабочую точку сети точно. Типоразмеры идут с шагом, и подобранный насос дает больше напора, чем нужно. Лишний напор приходится гасить прикрытой задвижкой, а это прямые потери энергии: двигатель крутит воду через дроссель круглые сутки.

Обточка рабочего колеса по наружному диаметру сдвигает всю характеристику Q-H вниз. Насос начинает работать в нужной точке при полностью открытой арматуре, потребляемая мощность падает, иногда можно поставить двигатель меньшей мощности. Для постоянного режима это самый дешевый способ согласовать насос с сетью: не нужен преобразователь частоты, не нужен другой насос.

Заводы используют тот же прием при выпуске: в обозначениях консольных и химических насосов буквы "а" и "б" после диаметра колеса означают заводскую обточку. Например, для АХ 65-50-160 базовое колесо дает 25 м³/ч при 32 м, колесо "а" - 24 м³/ч при 26 м, колесо "б" - 23 м³/ч при 20 м. Подробнее о буквенной маркировке - в статье о насосах К и КМ.

Формулы пересчета характеристик при обточке

При небольшом уменьшении наружного диаметра D₂ колесо остается приблизительно подобным исходному, а скорости на выходе меняются пропорционально диаметру. Отсюда законы пересчета:

• подача: Q' = Q · (D'/D);
• напор: H' = H · (D'/D)²;
• мощность: N' = N · (D'/D)³.

Здесь Q, H, N, D - параметры до обточки, со штрихом - после. Важная деталь: формулы связывают не любые точки двух кривых, а соответственные точки, которые лежат на одной параболе H = kQ², проходящей через начало координат. Поэтому нельзя взять номинальную точку из каталога и просто умножить ее на отношение диаметров.

Это хорошо видно на заводских данных АХ 65-50-160. Отношение напоров для колеса "а" 26/32 = 0,81 дает отношение диаметров около 0,90, и по формуле подача должна была упасть до 22,5 м³/ч. В каталоге стоит 24 м³/ч, потому что номинальные точки обточенных колес выбраны по своему оптимуму КПД, а не по параболе подобия.

На практике формулы дают хорошую точность при обточке до 10 %. При большей обточке подача уменьшается чуть иначе, чем линейно, и в отраслевых методиках вводят поправочный показатель степени. Поэтому большую обточку делают в два приема: сначала с запасом, затем, после испытания, окончательно.

Как рассчитать новый диаметр колеса: пример

Порядок расчета по характеристике из паспорта:

1. Определите требуемую рабочую точку: подачу Q_р и напор H_р с учетом характеристики сети.
2. Найдите коэффициент параболы обточек k = H_р / Q_р².
3. Постройте параболу H = kQ² на графике насоса и найдите точку ее пересечения с исходной характеристикой (Q₁, H₁).
4. Вычислите новый диаметр: D' = D · Q_р / Q₁. Для проверки: D' = D · (H_р / H₁)^0,5, результаты должны совпасть.
5. Сравните относительную обточку (D - D') / D с допустимой для данного коэффициента быстроходности.

Условный пример

Колесо D = 200 мм, n = 2900 об/мин, характеристика описывается зависимостью H = 60 - 0,003Q² (Q в м³/ч, H в м). Нужно 70 м³/ч при 38 м; исходный насос в этой точке дает 45,3 м, то есть 7 м лишнего напора.

Оценим, во что обходится дросселирование без обточки. Задвижка гасит 45,3 - 38 = 7,3 м при 70 м³/ч (0,0194 м³/с). Гидравлическая мощность потерь: N = ρgQΔH = 1000 · 9,81 · 0,0194 · 7,3 ≈ 1,4 кВт, а с учетом КПД насоса около 0,7 двигатель тратит на это примерно 2 кВт. При круглогодичной работе (около 8000 ч) набегает порядка 16 тыс. кВт·ч в год только на преодоление прикрытой задвижки.

На станке колесо обтачивают сначала до 189-190 мм, проверяют напор на месте и при необходимости снимают оставшиеся 2 мм. Как после обточки пересчитать потребную мощность двигателя, описано в статье о расчете мощности электродвигателя насоса.

Сколько можно снять: предел по коэффициенту быстроходности

Глубина обточки ограничена: при сильном уменьшении диаметра нарушается подобие колеса, удлиняется безлопаточное пространство до улитки или направляющего аппарата, КПД падает. Предел зависит от коэффициента быстроходности:

n_s = 3,65 · n · Q^0,5 / H^0,75, где n - об/мин, Q - м³/с, H - м (для многоступенчатого насоса берут напор одной ступени).

Для промежуточных значений интерполируют. В условном примере n_s = 3,65 · 2900 · 0,0207^0,5 / 43,3^0,75 ≈ 90, допустимая обточка около 17 %, а требуется 6,3 % - запас большой. Для ступени ЦНС 38 (22 м, 38 м³/ч, 2950 об/мин) n_s около 109, предел примерно 16 %; об устройстве этих насосов - в статье о насосе ЦНС.

У тихоходных колес (n_s 60-120) обточка на 10-15 % почти не сказывается на КПД. У быстроходных колес диагонального типа КПД падает заметно уже при малой обточке, а при n_s выше 350 (осевые колеса) обточку по наружному диаметру не применяют.

Как выполняют обточку на станке

1. Перед обточкой измерьте фактический диаметр колеса и сравните с паспортным: колесо могли уже обтачивать.
2. Установите колесо на оправку по посадочному отверстию ступицы, выставьте биение базовых поверхностей индикатором.
3. У закрытого колеса обтачивают вместе лопатки и оба диска; у открытого и полуоткрытого - лопатки и задний диск.
4. Снимайте металл за несколько проходов с малой подачей, чтобы не сорвать тонкие диски и лопатки и не перегреть колесо.
5. Снимите заусенцы на выходных кромках, не скругляя их.
6. Выполните статическую балансировку: после обточки дисбаланс меняется, а для колес с частотой 3000 об/мин это сразу видно по вибрации.
7. Выбейте или запишите новый диаметр на ступице и внесите его в паспорт насоса.

Что меняется в работе насоса после обточки

• КПД немного снижается, причем тем сильнее, чем больше обточка и выше быстроходность. Но общий выигрыш почти всегда больше: исчезают потери на дросселировании.
• Мощность на валу падает примерно пропорционально кубу отношения диаметров. При обточке на 6 % - почти на 18 % в соответственной точке.
• Зазор между колесом и языком улитки увеличивается. Это снижает лопаточные пульсации давления и вибрацию, что часто заметно на слух.
• Рабочая область насоса сдвигается к меньшим подачам. Проверьте, что новая рабочая точка не уходит далеко влево от оптимума: там растет радиальная сила и нагрев.
• Кавитационный запас определяется в основном входом колеса, который обточка не затрагивает. Но если после обточки подача в сети выросла (открыли задвижку), проверьте запас еще раз: признаки и причины описаны в статье о кавитации в насосе.

Когда обточка не решает задачу

Обточка выгодна при постоянном режиме, когда насос годами работает в одной точке. Она не подходит, если:

• расход в сети сильно меняется в течение суток - здесь эффективнее регулирование частотой вращения;
• напора не хватает: обточкой его можно только уменьшить, для увеличения нужен другой насос или колесо большего диаметра (у некоторых серий есть исполнение "д");
• требуемая обточка больше допустимой по n_s - выгоднее взять насос следующего меньшего типоразмера;
• колесо быстроходное, диагональное или осевое.

Выбор между обточкой и сменой типоразмера удобно делать на этапе подбора: методика описана в статье как подобрать центробежный насос по подаче и напору.
