Насосы К и КМ: расшифровка маркировки, отличия и подбор по характеристикам

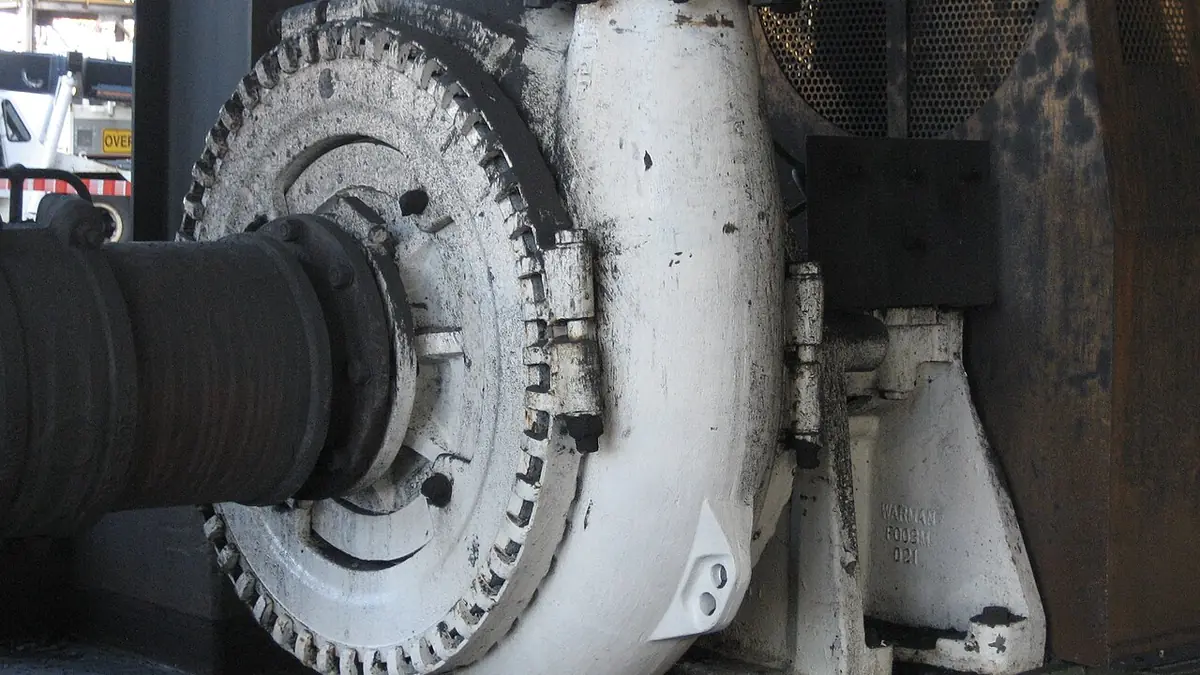

Насос К: расшифровка обозначения сводится к трём числам - диаметр входного патрубка, диаметр выходного патрубка и номинальный диаметр рабочего колеса в миллиметрах. Буквы и индексы после них указывают обточку колеса, тип уплотнения и климатическое исполнение, а буква М в КМ означает моноблочную конструкцию.

Расшифровка маркировки по позициям

Полную запись обозначения удобно разобрать на примере из руководства по эксплуатации электронасосов КМ: КМ 50-32-125а-С-У3.1. Для насосов К на раме структура та же, меняется только первая позиция.

Значит, К 100-65-250 - консольный насос со всасывающим патрубком Ду 100, напорным Ду 65 и колесом номинального диаметра 250 мм. В каталогах встречаются и обозначения с цифрой впереди (1К, 2К): у изготовителей так обычно отмечают модернизацию типоразмера, поэтому присоединительные размеры сверяют с паспортом.

Литеры "а" и "б" означают колесо, обточенное по наружному диаметру: подача и напор у такого насоса ниже, двигатель меньше. Как пересчитать характеристику после обточки, описано в статье об обточке рабочего колеса.

Чем насос К отличается от КМ

Гидравлика у одноимённых типоразмеров К и КМ одинаковая: К 100-65-250 и КМ 100-65-250 дают 100 м³/ч при напоре 80 м. Разница в том, как насос соединён с двигателем.

КМ компактнее и легче, его проще поставить в тесной насосной. К ремонтопригоднее: двигатель меняется без разборки проточной части, а подшипниковый узел насоса обслуживается отдельно. Для КМ при выходе двигателя из строя придётся искать именно моноблочное исполнение, что на удалённых объектах бывает дольше, чем ремонт самого насоса.

Подача, напор и двигатели по типоразмерам

Номинальные параметры по руководству на электронасосы КМ (ТУ 3631-216-05747979-2003). Для насосов К одноимённых типоразмеров подача и напор те же.

Крупные насосы К на 1450 об/мин в эту таблицу не входят: по каталогам К 150-125-315 даёт 200 м³/ч при 32 м с двигателем 30 кВт, К 200-150-315 - 315 м³/ч при 32 м с двигателем 37-45 кВт в зависимости от изготовителя. Для них параметры сверяют по паспорту конкретного завода.

Старые обозначения К20/30, К45/30, К290/30

На действующих объектах до сих пор работают насосы с маркировкой старого образца, где через дробь записаны подача и напор: К20/30 - около 20 м³/ч и 30 м, К45/30 - 45 м³/ч и 30 м, К160/30 и К290/30 - тихоходные машины на 1450 об/мин. В каталогах запчастей эти обозначения сохраняются рядом с новыми, например К160/30 и К290/30.

Официальной таблицы взаимной замены нет, поэтому замену подбирают по параметрам. Порядок такой:

1. Списать с таблички подачу, напор, обороты и мощность двигателя.
2. Найти новый типоразмер с той же или близкой рабочей точкой и теми же оборотами.
3. Сверить диаметры и расположение патрубков, высоту оси вала и крепление к фундаменту.
4. Проверить допускаемый кавитационный запас нового насоса по условиям всасывания.
5. Если запчасти нужны для старого насоса, подбирать их по обозначению чертежа детали, а не по похожему новому типоразмеру.

Какую жидкость можно перекачивать насосами К и КМ

По руководству электронасосы КМ перекачивают техническую воду (кроме морской) с pH 6-9, содержанием механических примесей не более 0,1% по объёму и размером частиц до 0,2 мм, а также жидкости, сходные с водой по плотности и химической активности. Предельная температура зависит от уплотнения:

• одинарная сальниковая набивка - до 85 °С;
• торцовое уплотнение - до 120 °С.

Давление на входе ограничено: до 0,35 МПа у малых типоразмеров (до 65-50-160 включительно) и до 0,6 МПа у типоразмеров от 80-65-160 и выше. Корпус и колесо чугунные, поэтому кислоты, щёлочи и растворители этими насосами не перекачивают - для них есть химические серии, описанные в статье о насосах АХ, АХО и АХП. Во взрыво- и пожароопасных помещениях КМ не устанавливают.

Как подобрать насос К по рабочей точке

Ошибка, которую делают чаще всего, - выбор по самому большому числу в названии. Колесо 250 мм не означает высокую подачу: К 100-65-250 и К 100-80-160 дают одинаковые 100 м³/ч, но первый развивает 80 м, а второй 32 м, и мощность двигателя у них отличается втрое.

1. Определите требуемую подачу и полный напор сети с учётом потерь и геодезической высоты.
2. Выберите типоразмер, у которого рабочая точка попадает в средний участок характеристики, а не на её край.
3. Если напор с запасом, рассмотрите исполнение "а" или "б" с обточенным колесом и меньшим двигателем.
4. Проверьте кавитационный запас: располагаемый на входе должен быть больше допускаемого из таблицы.
5. Выберите уплотнение по температуре и решите, нужен К на раме или компактный КМ.

Методика построения характеристики сети и поиска рабочей точки подробно разобрана в материале о подборе центробежного насоса по подаче и напору.

Требования к монтажу из руководства

• Масса фундамента - не менее четырёх масс электронасоса.
• Прямой участок перед входом - не менее шести диаметров входного патрубка.
• Переходы: на напоре концентрический с углом конусности до 10°, на всасывании эксцентрический до 15°.
• Фильтр на всасывании - с живым сечением в 3-4 раза больше площади патрубка.
• Всасывающая труба - с подъёмом к насосу не менее 1 см на 2 м длины, без резких перегибов.
• Непараллельность фланцев - не более 0,15 мм на 100 мм; нагрузка от труб на патрубки - не более 1000 Н и 300 Н·м.
• На входе - задвижка или обратный приёмный клапан, на выходе - обратный клапан между насосом и задвижкой.

Исправлять перекос фланцев подтяжкой болтов или косыми прокладками запрещено. Для насоса К после монтажа обязательна центровка с двигателем - порядок и допуски описаны в статье о центровке насоса и электродвигателя. Пуск без заполнения насоса жидкостью не допускается, электронасос заземляют до первого включения.

Изнашиваемые детали и запчасти

В насосе К быстрее всего изнашиваются уплотняющие кольца корпуса, защитная втулка вала под сальником, набивка и подшипники. Рост зазора в уплотняющих кольцах проявляется падением напора при той же подаче, износ втулки - течью сальника, которую не удаётся убрать подтяжкой. Колесо меняют при эрозии лопаток или после кавитации.

Подшипники зависят от типоразмера: в каталоге для К 80-65-160 указан подшипник 307, для К 100-65-200 и К 100-65-250 - 309, для К 200-150-315 - 314 по ГОСТ 8338-75. Полная таблица по моделям приведена в статье о подшипниках консольных насосов. Валы, колёса, втулки и кольца подбирают по обозначению чертежа в разделе запчастей для насосов К и КМ.

Любые работы выполняют только после отключения двигателя от сети, закрытия задвижек и сброса давления. На горячей воде насос сначала охлаждают: при разборке корпуса под давлением возможен выброс жидкости.

Частые вопросы

Источники

• Электронасосы центробежные консольные моноблочные типа КМ. Руководство по эксплуатации Н49.151.00.000 РЭ, АО "ГМС Ливгидромаш"
• Насосы КМ 100-65-250: характеристики, АО "ГМС Ливгидромаш"
• ГОСТ 22247-96. Насосы центробежные консольные для воды, МГС, 1996

Материал носит справочный характер. Перед ремонтом и заменой деталей сверяйтесь с паспортом и руководством по эксплуатации насоса. Заметили ошибку - напишите на admin@vvnpump.cc.
